Pipistrel Virus SW 121

✈️ Categoría Utilitaria — Maniobras permitidas y prohibidas

Clasificación: Utility Category (+4.0g / −2.0g). Permite: Spins, lazy eights, chandelles, steep turns. PROHIBIDO: Loops, rolls, acrobacia avanzada.

💡 ¿POR QUÉ? La estructura del Virus está certificada para +4.0g en Utility, no para los +6g que requiere acrobacia avanzada (Aerobatic Category). Un loop genera fácilmente +4 a +6g en el fondo del arco. Un roll invertido te pone en −G sostenidas. El fuselaje de fibra de carbono honeycomb NO está diseñado para esas cargas repetitivas — podría haber delaminación o falla catastrófica. Piénsalo como una escalera doméstica: aguanta tu peso normal (+1G), aguanta que saltes (hasta +4G), pero NO aguanta que bailes arriba de ella con saltos (+6G).

🌀 Spins — SOLO con: Flaps 0 + Airbrakes IN + Power IDLE

Cualquier otra configuración está PROHIBIDA. Sin excepciones.

💡 ¿POR QUÉ? Los flaps cambian el centro de presión del ala y la distribución de sustentación. Con flaps extendidos, el comportamiento del spin se vuelve IMPREDECIBLE — puedes entrar en un flat spin (irrecuperable) o el avión puede autorotar más rápido de lo que puedes corregir. Con airbrakes OUT, la asimetría de drag modifica la rotación. Con potencia, el efecto gyroscópico de la hélice+gearbox agrava la rotación y puede hacer imposible la recovery. La configuración Flaps 0/AB IN/Idle es la ÚNICA que fue probada y certificada para spin recovery segura en el Virus. Pérdida de altitud por vuelta: 440–840 ft. Si no recuperas en 2 vueltas → BPRS.

❄️ Vuelo en condiciones de hielo conocido — PROHIBIDO

El Virus NO tiene sistema anti-ice ni de-ice. Volar en known icing conditions está PROHIBIDO.

💡 ¿POR QUÉ? El hielo destruye el perfil aerodinámico del ala. Un depósito de solo 0.5 mm de hielo rugoso puede reducir la sustentación 30% y aumentar el drag 40%. En el Virus, con su perfil tipo planeador (L/D 15:1), el efecto es devastador: stall speed sube, el avión se vuelve pesado y poco controlable. Sin sistema para removerlo, el hielo solo se acumula. Además, el hielo en el estabilizador horizontal puede causar pérdida de control del elevador al cambiar flaps — por eso si encuentras hielo inesperado: NO extender flaps, aumentar velocidad +15 KIAS, cambiar altitud y aterrizar ASAP.

🪂 BPRS — Debe estar funcional. Sin BPRS = NOT AIRWORTHY

El avión NO es aeronavegable si el sistema de rescate (Galaxy GRS 6/600 SD SPEEDY) no está en condición funcional. Vuelo PROHIBIDO.

💡 ¿POR QUÉ? El Virus fue certificado CON el BPRS como parte integral de su diseño de seguridad. El paracaídas es tu último recurso cuando: falla estructural, spin irrecuperable, incapacitación del piloto, mid-air collision, o pérdida total de control. Sin él, la certificación del avión no es válida. Es como volar sin cinturón de seguridad — pero peor, porque el BPRS es parte de la type certificate. Despliegue mín IFLY: 300 ft AGL. Máx: 170 KTAS.

🏔️ Altitudes — Max Takeoff: 10,000 ft | Max Operating: 18,000 ft

Puedes ascender hasta 18,000 ft en vuelo, pero NO puedes despegar de un aeropuerto arriba de 10,000 ft.

💡 ¿POR QUÉ? A 10,000 ft de elevación, la densidad del aire es ~70% de la de nivel del mar. El motor naturalmente aspirado Rotax pierde potencia proporcionalmente — menos aire = menos combustión = menos empuje. A 10,000 ft tu ground roll se alarga dramáticamente y tu rate of climb se reduce (786 ft/min a 10k vs 1,050 a SL). Arriba de ese punto, no hay suficiente margen de potencia para un despegue seguro con obstáculos. Puedes ASCENDER hasta 18,000 ft porque ya tienes inercia y velocidad, pero la VNE se reduce (123 KIAS a 18k vs 163 a SL) porque a mayor altitud, la IAS vs TAS diverge y las cargas aerodinámicas cambian.

💨 Max Crosswind Demostrado: 18 kts

El viento cruzado máximo demostrado en pruebas de certificación es 18 nudos.

💡 ¿POR QUÉ? El Virus tiene un tren triciclo con rueda de nariz y una envergadura de 10.70 metros — mucha superficie expuesta al viento lateral. A 18 kts de crosswind, el piloto necesita máxima deflexión de rudder (25°) y técnica de ala baja para mantener la línea central. Arriba de 18 kts, la autoridad de rudder puede ser insuficiente y el avión puede desviarse de la pista en touchdown. "Demostrado" no significa "prohibido arriba de 18" — significa que Pipistrel solo probó hasta 18. Lo prudente: si el crosswind reportado supera 15 kts con ráfagas, evalúa seriamente si conviene volar.

🤖 Autopilot — 81–135 KIAS | 2,000 ft mín | 30° bank | Flaps solo (0) y (−)

Restricciones adicionales: máx ±1,000 fpm de rate.

💡 ¿POR QUÉ? 81 KIAS mín: Debajo de esa velocidad, los servos GSA 28 no tienen suficiente presión dinámica para controlar el avión con precisión — te acercas al régimen de stall y el AP no puede reaccionar a tiempo. 135 KIAS máx: Arriba de esa velocidad, las deflexiones del AP generarían cargas excesivas o sobre-correcciones peligrosas. 2,000 ft mín: Si el AP falla o se desconecta a baja altitud, necesitas altitud suficiente para diagnosticar y retomar control manual — 2,000 ft te da ~120 seg de margen. 30° bank: Más de 30° en AP genera G-loads y tasas de descenso que el sistema no puede manejar de forma suave. Flaps solo 0 y (−): Con flaps +1 o +2, las velocidades están cerca del rango mínimo del AP (81) y el comportamiento aerodinámico es inestable para los servos.

🔧 Motor & Operación en Tierra

⚖️ Peso y Ocupantes

🎨 Otras Restricciones Operacionales

🔑 ¿Qué tiene el Rotax 912 S3?

El motor tiene 2 módulos DCDI (Dual Capacitor Discharge Ignition) — Módulo A y Módulo B. Cada módulo controla una bujía por cilindro. Con 4 cilindros × 2 bujías = 8 bujías en total, dos encendidos independientes por cilindro.

NO son magnetos. Pero los llamamos así por costumbre porque cumplen la misma función: encender la mezcla aire-combustible. En el Cessna 172 sí hay magnetos reales. En el Virus, hay módulos electrónicos. Cuando haces el "mag check" en el run-up, en realidad estás probando los módulos DCDI.

⚙️ ¿Cómo funciona un magneto tradicional vs el DCDI?

🛩️ ¿Qué pasa en el "Mag Check" del Virus?

Cuando pones el switch en L (Left), apagas el Módulo B → el motor corre solo con Módulo A (una bujía por cilindro). Cuando pones R (Right), apagas el A → corre solo con B. La caída de RPM aceptable es la misma lógica que con magnetos: máx 300 RPM de caída por módulo, máx 25 RPM de diferencia entre módulos.

Si un módulo falla en vuelo, el motor sigue corriendo con el otro — por eso son 2 sistemas independientes. Pierdes potencia (~3-5%) y suavidad, pero sigues volando.

💡 Analogía para recordarlo

Un magneto es como prender fuego con pedernal — pura energía mecánica, sin electricidad externa. El DCDI es como un encendedor electrónico de cocina — necesita una pila (el generador), pero es más preciso, más confiable y enciende mejor. Ambos producen chispa, pero por caminos completamente diferentes.

La brújula magnética contiene keroseno (también llamado white spirit o nafta de petróleo, según el fabricante). La tarjeta con los rumbos flota dentro de este líquido, sostenida por un pivote.

¿Por qué keroseno y no agua?

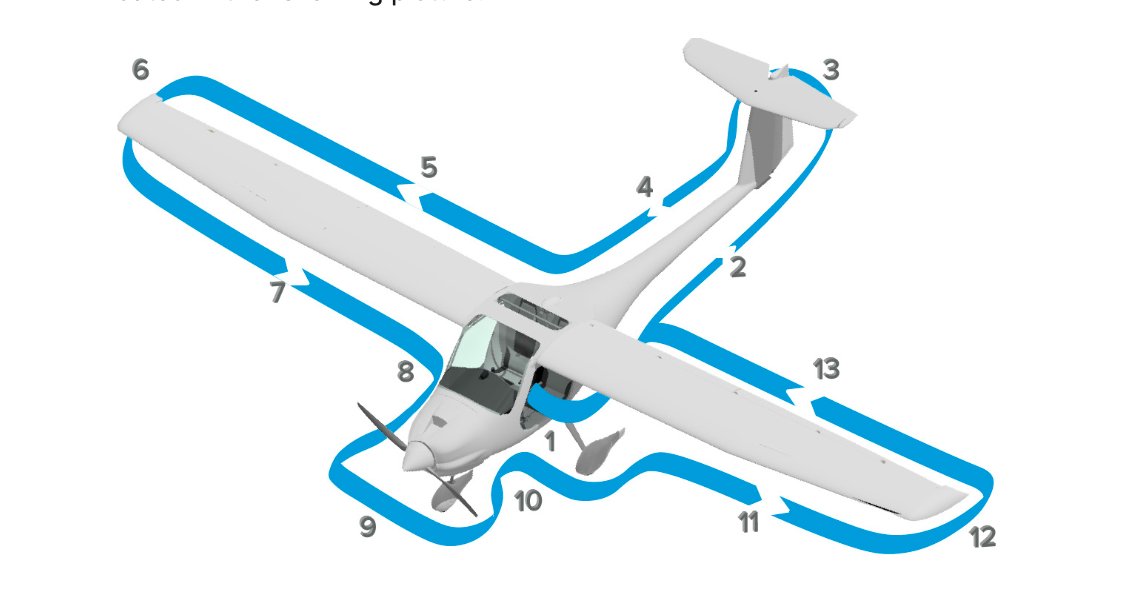

⚠️ Preflight check

En el walk-around, verifica que la brújula no tenga burbujas. Una burbuja significa que el sello se rompió y se perdió líquido — la tarjeta ya no estará amortiguada correctamente y las lecturas serán erráticas. Burbuja = brújula no confiable.

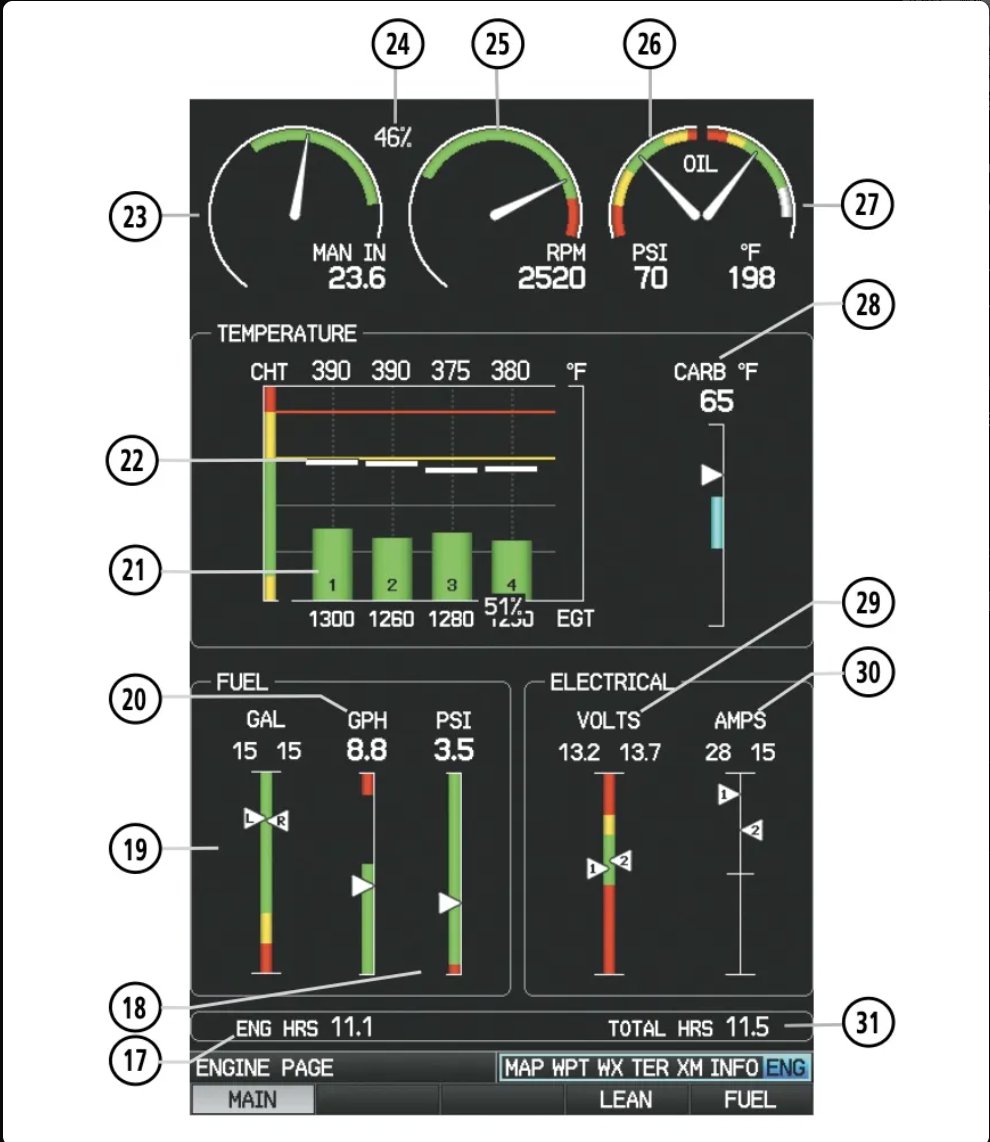

🔥 ¿Qué miden EGT y Coolant Temp?

🔄 El Sistema de Enfriamiento Híbrido — Paso a paso

El Rotax 912 S3 es un motor de enfriamiento HÍBRIDO: las culatas (cylinder heads, la parte superior donde ocurre la combustión) se enfrían con líquido. Los cilindros (la parte inferior donde el pistón sube y baja) se enfrían con aire.

🛩️ Analogía para recordar todo el sistema

Piensa en el motor como tu cuerpo: el EGT es como medir la temperatura de tu aliento — te dice qué tan caliente está el proceso interno. El coolant es tu sistema circulatorio — lleva sangre (líquido) a las partes más calientes para absorber calor y lo lleva al radiador (tus pulmones) donde se enfría con aire. Las aletas de los cilindros son como sudar — el aire sobre la piel disipa calor directo. Si el EGT sube mucho = estás haciendo ejercicio demasiado intenso (mezcla pobre). Si el coolant sube = tu sangre no está circulando bien (sistema de enfriamiento falló).

🏗️ Componentes del AFCS (Automatic Flight Control System)

El autopilot del Virus no es un equipo separado — es un sistema integrado dentro del Garmin G3X Touch. Los componentes trabajan como un equipo:

🔄 ¿Cómo funciona el loop de control?

① Tú presionas un modo en el GMC 507 (ej: HDG 270°).
② El G3X compara el heading actual (del ADAHRS) con el heading deseado (270°).
③ Calcula cuánto roll necesita para virar hacia 270° (máx 30° de bank).
④ Envía señales eléctricas al servo de roll (GSA 28), que mueve los alerones.
⑤ El ADAHRS detecta el cambio de actitud y reporta al G3X.
⑥ El G3X ajusta continuamente hasta llegar a HDG 270° y estabilizar.

Este ciclo se repite varias veces por segundo. Es un loop cerrado: comando → acción → medición → corrección.

🔴 Disconnect y Override

Trim disconnect button (rojo en el stick): Desconecta los servos inmediatamente. El AP se apaga, tú tomas control total. Siempre debes poder presionar este botón sin buscarlo — es muscle memory.

Override: Si mueves el stick con suficiente fuerza contra el servo, el clutch del GSA 28 cede y tú ganas. Pero lo correcto es desconectar primero con el botón — hacer override sin desconectar puede confundir al sistema.

💡 Concepto clave para tu instructor

El autopilot es un sistema (AFCS), no un dispositivo. Es como decir "el sistema de frenos" de un coche — no es solo la pastilla, es el pedal + línea hidráulica + líquido + pastilla + disco + ABS. Igual aquí: el AP es G3X (cerebro) + GSA 28 (servos/músculos) + GMC 507 (interfaz) + ADAHRS (sensores) + GPS (navegación), todos trabajando coordinados. Si uno falla, el sistema completo se degrada.

🎯 ¿Por qué importan las luces?

En aviación, las luces son tu lenguaje sin palabras. Otro piloto en el aire o un controlador en tierra te ven a kilómetros de distancia y, sin radio, ya saben:

• Hacia dónde vas (rumbo y dirección de movimiento)
• Qué tan cerca estás (intensidad y separación de luces)
• Si estás operando (anti-colisión = motor encendido o avión activo)
• Si estás despegando o aterrizando (landing light)

🟢 Luz de Posición DERECHA (Starboard) — VERDE

🔴 Luz de Posición IZQUIERDA (Port) — ROJO

⚪ Luz de Posición TRASERA (Tail) — BLANCO

Cubre el sector trasero que no alcanzan las luces de ala. Sumando 110° + 110° + 140° = 360° de cobertura total. Ningún ángulo queda sin luz.

🌍 Mapa de las 3 luces de posición — Cobertura completa

🔍 Cómo identificar dirección de OTRO avión por sus luces

🚨 Luces Anti-Colisión (Beacon / Strobe)

🔦 Landing Light

¿Cuándo se enciende?

• Despegue: ON antes del backtrack o al alinear en pista. Después de 10 NM de departure: OFF.
• Approach: ON al iniciar descent (5 NM final).
• Función doble: Iluminar la pista de noche Y aumentar visibilidad del avión durante operaciones cerca de aeropuerto (otros aviones te ven mejor).

🛩️ Resumen práctico para el Virus

Antes de start: NAV/Anti-collision OFF. Durante start: ENGINE Anti-Coll/NAV ON.
Taxi: NAV + Beacon ON (siempre que motor encendido).
Antes de despegue: Landing Light ON, Strobes ON.
Crucero +10 NM: Landing Light OFF (ahorra 5A de carga eléctrica).
Aterrizaje a 5 NM: Landing Light ON de nuevo.
Después de aterrizar: Landing Light + Strobes OFF (no encandilar a otros aviones en pista).

🏗️ Arquitectura completa del sistema G3X

El Garmin G3X se compone de un conjunto de unidades electrónicas (LRU — Line Replaceable Units) que se comunican por un bus de datos llamado CAN BUS. Cada LRU tiene una función específica.

🌬️ ADC (Air Data Computer) — ¿Qué datos te da?

El ADC procesa la información del sistema pitot-estático y la sonda de OAT. Convierte presiones físicas en datos digitales útiles. En el Virus, el ADC vive dentro del GSU 25 (no es una caja separada).

Sensores de entrada del ADC: Pitot tube (GAP 26), puertos estáticos en el fuselaje, sonda OAT (GTP 59).

🧭 AHRS (Attitude and Heading Reference System) — ¿Qué datos te da?

El AHRS es el reemplazo electrónico de los giroscopios mecánicos tradicionales. Usa acelerómetros + giroscopios MEMS de estado sólido en 3 ejes, combinados con el magnetómetro y datos GPS para calcular la actitud del avión con precisión extrema.

🔄 El flujo completo: del sensor a la pantalla

⚠️ ¿Qué pasa si pierdes cada sensor? — Failure modes

🛡️ Modos degradados del AHRS

El AHRS tiene 3 modos según qué sensores tenga disponibles:

💡 Concepto clave para tu instructor

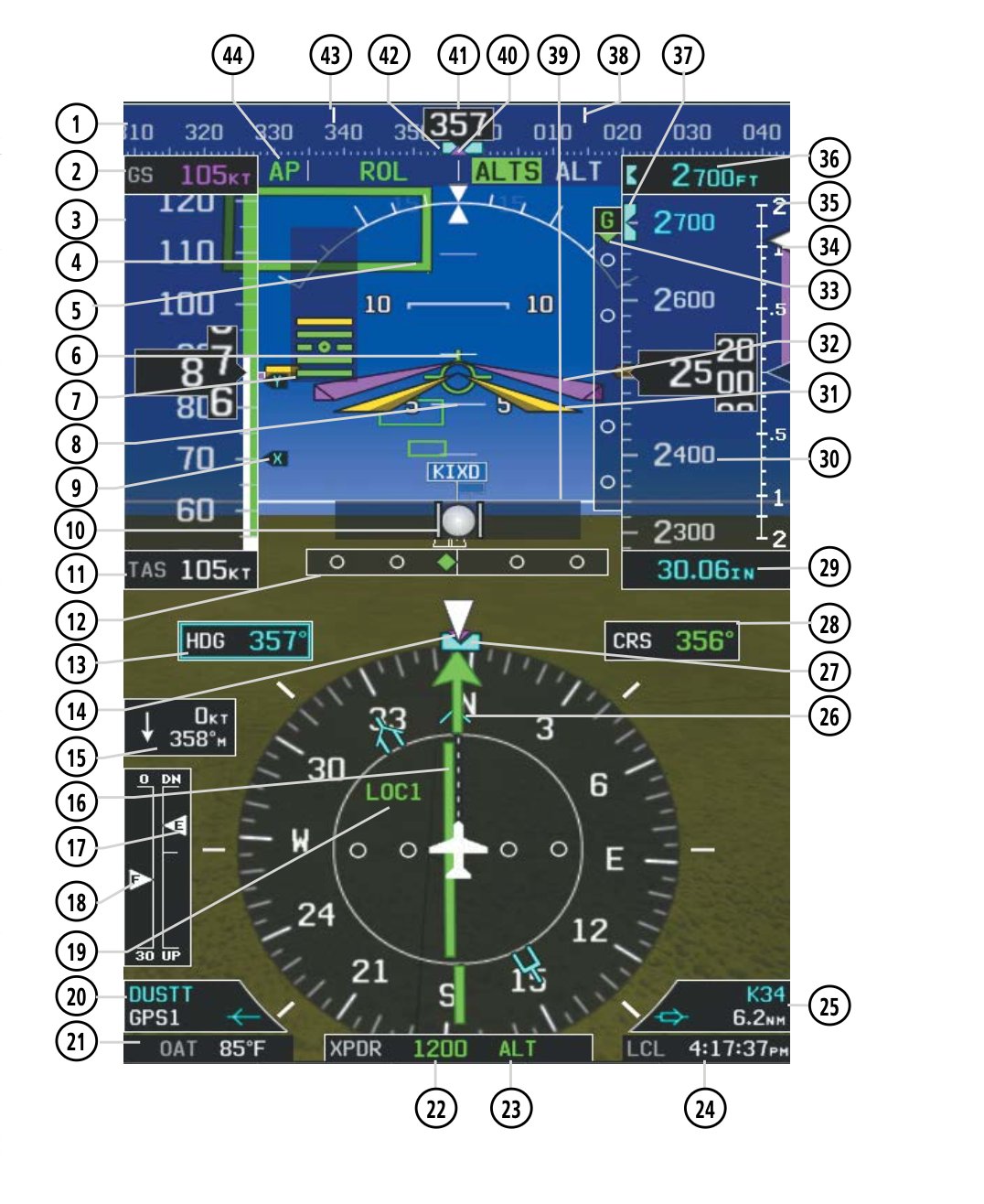

El PFD y MFD son pantallas, no instrumentos. Los datos vienen de sensores físicos (pitot, estáticos, OAT, magnetómetro, GPS) que alimentan el ADC y el AHRS dentro del GSU 25. Si un sensor falla, no falla "la pantalla" — falla el dato específico que ese sensor proveía. Por eso es crítico saber qué sensor alimenta qué dato: si pierdes el pitot, pierdes velocidad, pero el horizonte sigue funcionando porque viene del AHRS, no del pitot. Esa es la ventaja del sistema integrado: redundancia y tolerancia a fallas.

🔑 Concepto base: el "código de barco"

Las luces de navegación de aviones vienen del código marítimo del siglo XIX: rojo a babor (izquierda), verde a estribor (derecha), blanco a popa. Cuando dos barcos (o aviones) se cruzan de noche, los colores te dicen su orientación relativa al instante, sin necesidad de radio.

Imagínate de noche viendo otro avión: si ves rojo → el avión va a tu derecha (su izquierda apunta a ti). Si ves verde → va a tu izquierda. Si ves rojo Y verde simultáneamente → viene de frente hacia ti — situación crítica, ambos deben virar a la derecha (regla FAR 91.113).

🚥 Las 4 luces del Pipistrel Virus y su cobertura

Suma total: 110° (rojo) + 110° (verde) + 140° (blanco cola) = 360° de cobertura. No hay punto ciego — desde cualquier ángulo, un observador puede identificar tu orientación con solo ver tus luces.

🧭 Cómo descifrar la posición del otro avión en segundos

🔌 Cuándo encender cada luz (operación IFLY)

Antes de mover el avión: Strobe (anti-collision) ON. Es la primera luz que se enciende — antes de start de motor en condiciones de visibilidad reducida, después de start en condiciones normales.

Antes de despegue: NAV lights + Strobe + Landing light ON. Las 4 luces te hacen máximamente visible en el momento más crítico.

Después de 10 NM departure: Landing light OFF (consume 5A — la carga eléctrica más alta). NAV y Strobe permanecen ON todo el vuelo.

En approach (10 NM antes): Landing light ON otra vez. Hace al avión visible para otros en el patrón de tráfico.

Después de aterrizar: Landing light OFF al salir de pista. Strobe y NAV pueden quedarse ON hasta shutdown según preferencia.

💡 Analogía para fijarlo

Imagina un semáforo que rota contigo: rojo es siempre tu izquierda, verde es siempre tu derecha, blanco es siempre detrás. Como conductor de coche, si ves un coche venir y solo ves su faro derecho, sabes que viene en cierto ángulo. En aviación es lo mismo, pero en 3D y a 200 km/h: por eso los colores deben leerse en menos de un segundo. Los pilotos veteranos pueden estimar el rumbo de otro avión solo por sus luces, sin radar ni TCAS.

🏗️ Arquitectura del GSU 25

El GSU 25 (Garmin Sensor Unit) es una caja única instalada detrás del panel que contiene 2 subsistemas independientes:

📊 ADC — Qué datos te entrega exactamente

Lección clave: el ADC no tiene partes móviles. Es electrónica pura procesando 3 entradas físicas (pitot, estático, OAT). De ahí salen 7 datos críticos en tu PFD. Si pierdes UN sensor físico, pierdes varios datos en cascada.

🎯 AHRS — Qué datos te entrega exactamente

El IGRF — un detalle que pocos pilotos conocen: el AHRS corrige la variación magnética (diferencia entre el norte verdadero y el norte magnético) usando una base de datos llamada IGRF (International Geomagnetic Reference Field). Esta base de datos se actualiza aproximadamente cada 5 años porque el campo magnético de la Tierra se mueve. Si la base no se actualiza, tu heading puede mostrar valores erróneos. En Mérida la variación actual es de ~0° E.

⚠️ Modos de degradación AHRS — Qué pierdes en cada falla

El AHRS combina 3 fuentes externas: GPS, magnetómetro, datos del ADC (airspeed). Según cuáles fallen, el AHRS opera en diferentes modos degradados. Esto viene directo del manual oficial Garmin G3X (página 24-25):

La regla crítica: el AHRS necesita al menos UNA fuente de referencia de velocidad (GPS o pitot/airspeed) Y al menos UNA fuente de heading (magnetómetro o GPS) para funcionar. Si pierdes GPS + magnetómetro simultáneamente, o GPS + pitot simultáneamente, pierdes TODO el horizonte y heading. Esa es la peor combinación posible.

🛩️ Escenarios hipotéticos — Qué pasa si...

⏱️ Inicialización — Por qué hay que esperar 1 minuto

Cuando enciendes el master, el AHRS necesita ~1 minuto para inicializarse. Durante ese tiempo:

• Los giroscopios internos calibran su posición de reposo
• El magnetómetro establece comunicación y referencia
• El AHRS compara datos del GPS, ADC y magnetómetro para validar
• Si encuentra inconsistencias, repite el proceso

Garmin permite alinear el AHRS en movimiento (durante taxieo o vuelo nivelado) en versiones recientes. Pero la práctica IFLY estándar es: dejar 30-60 segundos en parking antes de mover el avión, para que todos los instrumentos estén verdes antes de taxiear. Si después del minuto algún instrumento sigue con Red X, hay un problema real — no continúes el vuelo.

💡 La analogía maestra: el cerebro humano

El AHRS funciona como tu sistema vestibular y propioceptivo: tu oído interno (giroscopios) te dice si estás inclinado, tus músculos (acelerómetros) te dicen si estás acelerando, tus ojos (GPS + magnetómetro) confirman dónde estás. Cuando estos sentidos coinciden, el cerebro tiene certeza. Cuando se contradicen, ocurre el vértigo o desorientación espacial. El AHRS hace exactamente lo mismo: cruza referencias. Si pierdes los ojos (GPS), aún tienes oído interno (giros). Si pierdes oído (magnetómetro), aún tienes ojos. Pero si pierdes ojos Y un sentido más, el cerebro (AHRS) ya no puede resolver la realidad — y aparece el Red X. Por eso la redundancia es vida.

🔑 Concepto base — La física en 30 segundos

Todos los aviones miden velocidad y altitud comparando dos presiones del aire:

Presión TOTAL (también llamada "presión de impacto") = la que recibe un tubo apuntado hacia adelante, contra el viento relativo. Cuanto más rápido vas, más fuerte el aire golpea el tubo. Esta es la función del tubo Pitot.

Presión ESTÁTICA = la presión "ambiente" del aire, sin el efecto del movimiento. Solo depende de la altitud (a más altitud, menos presión). Esta es la función de los puertos estáticos.

La magia: con esos dos números, el ADC (Air Data Computer) calcula 3 cosas críticas:
• Velocidad indicada (IAS) = Total − Estática
• Altitud barométrica = solo Estática (comparada con la presión estándar)
• Velocidad vertical (VSI) = cómo cambia la Estática en el tiempo

📍 El sistema en el Pipistrel Virus — Ubicación física

🤔 ¿Por qué el Pipistrel tiene DOS puertos estáticos?

Tener un puerto en cada lado del fuselaje no es por redundancia (no son sistemas separados — están unidos internamente con un manifold en "T" antes de llegar al ADC). Es por física aerodinámica:

🚫 ¿Qué pasa si se tapa el TUBO PITOT? — Caso clásico de examen

Esto es lo que tus instructores van a preguntarte tarde o temprano. Hay dos sub-casos diferentes y muchos pilotos los confunden:

🚫 ¿Qué pasa si se tapan los PUERTOS ESTÁTICOS?

Tapar la estática es peor que tapar el Pitot porque afecta a 3 instrumentos simultáneamente:

En el Pipistrel, como tienes 2 puertos estáticos unidos internamente, es muy difícil que se tapen ambos simultáneamente — tendrían que cubrirse los dos lados del fuselaje al mismo tiempo (escenario muy raro). Pero si pasa: pierdes 3 instrumentos al mismo tiempo. Es la peor falla pitot-estática posible.

💀 ¿Y si se tapan AMBOS sistemas (Pitot + Estática)?

Pierdes los 3 instrumentos primarios de aire: ASI, altímetro y VSI quedan congelados o erróneos. Sin embargo, en el Virus con G3X tienes algo que tus instructores no tenían en aviones más viejos: el GPS sigue funcionando independientemente. El GPS te da:
• Groundspeed (velocidad sobre el suelo) — substituye razonablemente al ASI
• Altitud GPS — substituye al altímetro (con error de ±50-100 ft típicamente)
• Vertical speed GPS — substituye al VSI

Por eso la regla de oro IFLY es: "si pierdes el pitot, usa GPS groundspeed + 10 nudos como referencia de IAS" y consideras aterrizar lo antes posible.

🛩️ Cómo reemplazar instrumentos en VFR — La técnica del piloto antiguo

Los pilotos veteranos pueden volar sin instrumentos primarios de aire usando referencias visuales y conocimiento del avión. Esto se llama "vuelo por actitud y potencia" (attitude flying):

🛠️ Causas comunes de obstrucción y prevención

💡 Analogía maestra: el avión "respira"

Piensa en el sistema pitot-estático como los pulmones y la nariz del avión. El Pitot es como aspirar con la nariz cuando corres — sientes el aire que entra y eso te dice qué tan rápido vas. Los puertos estáticos son como tus oídos — sienten la presión ambiente para saber a qué altitud estás (por eso te tapas los oídos en un avión). Si te tapas la nariz pero respiras por la boca, sigues vivo (Pitot tapado, estática OK = pierdes velocidad pero conservas altitud). Si te tapas la nariz Y la boca, te ahogas (ambos tapados = pierdes todo). Por eso el preflight de los huequitos es tan crítico: son los pulmones del avión.

🔑 ¿Qué es un ADAHRS?

ADAHRS = Air Data + Attitude and Heading Reference System. Es la combinación de los dos subsistemas que ya conoces (ADC + AHRS) en una sola unidad física.

En el Pipistrel Virus, cada ADAHRS está contenido en un GSU 25 (Garmin Sensor Unit) — una caja del tamaño de una caja de zapatos pequeña instalada detrás del panel.

El Virus tiene 2 GSU 25 = ADAHRS 1 + ADAHRS 2. Cada uno calcula su propia versión de la realidad: presión, velocidad, altitud, actitud, rumbo, AOA, etc. — los 14 datos críticos que necesita el PFD para volar.

⚙️ ¿Son INDEPENDIENTES o DEPENDIENTES?

Lo único que comparten son las fuentes externas de datos del avión:

Conclusión clave: los ADAHRS son independientes en el procesamiento, pero comparten entradas físicas. Esto significa que si falla un sensor externo (ej: pitot tapado), ambos ADAHRS pierden el dato. Si falla un componente interno (ej: giroscopio del ADAHRS 1), solo ese se afecta.

🤔 Entonces ¿por qué tener 2 si comparten sensores?

La pregunta correcta es: "¿qué tipo de fallas protege la redundancia ADAHRS?" La respuesta: protege contra los modos de falla más probables, no contra todos.

Lección de diseño: la redundancia ADAHRS protege contra fallas de procesamiento (que son las más comunes en electrónica moderna), no contra fallas de sensado externo. Los sensores externos son responsabilidad del piloto en preflight (cubierta de pitot, limpieza de estáticos) y del mantenimiento programado.

🔄 Cómo funciona el cambio automático (Reversionary Mode)

El G3X opera en modo AUTO por defecto. La selección de qué ADAHRS muestra el PFD ocurre así:

📊 Cross-Check: cómo el sistema detecta inconsistencias

El G3X compara constantemente los datos de ambos ADAHRS. Si un ADAHRS empieza a divergir más allá de cierta tolerancia (por ejemplo: ADAHRS 1 dice 78 KIAS pero ADAHRS 2 dice 95 KIAS), el sistema lo identifica como "miscompare".

Importante: el sistema NO te dice cuál de los dos está mal. Solo te dice que están en desacuerdo. Es responsabilidad del piloto cruzar referencias con el GPS, instrumentos mecánicos de respaldo (si los hay) y sensaciones físicas para decidir qué fuente confiar.

⚠️ El AP (autopiloto) y los ADAHRS

El autopiloto NO es solo "datos del PFD" — recibe los datos directamente del ADAHRS activo. Esto tiene 2 implicaciones operacionales:

① Si falla el PFD pero el ADAHRS sigue OK → el AP sigue funcionando. Esto es porque el AP recibe datos directo del ADAHRS, no de la pantalla del PFD.

② Si hay "AHRS MISCOMPARE" → el AP se desconecta automáticamente. El sistema no quiere volar con datos contradictorios. Tienes que tomar el control manualmente y resolver la fuente correcta antes de re-enganchar.

🛩️ Escenarios prácticos en vuelo

💡 Analogía maestra: dos pilotos en cabina

Imagina que el avión tuviera dos copilotos invisibles, ambos mirando los mismos instrumentos analógicos. El copiloto 1 te dice constantemente: "vamos a 78 KIAS, nivelados, rumbo 270". El copiloto 2 hace exactamente lo mismo en paralelo. Si ambos coinciden, confías. Si uno se desmaya (falla de procesador), el otro sigue informándote sin pausa. Si los dos te dicen cosas diferentes ("MISCOMPARE"), tú decides cuál tiene razón usando una tercera referencia (el GPS, tu vista por la ventana, o tu instinto). Pero si ambos comparten ojos malos (pitot tapado), los dos te dicen mentiras coordinadas — y ahí ninguna redundancia te salva. Por eso el preflight de los sensores físicos es tan importante: la redundancia electrónica no compensa fallas físicas en los sensores compartidos.

🎒 ¿Por qué cargamos extintor, radio y hacha?

Cada gramo a bordo cuenta — el Virus solo tiene 251 kg de useful load. Si un objeto sigue ahí, es porque alguien murió alguna vez por no tenerlo. Aquí el porqué de cada uno:

🧭 Las 5 C's — Cuando estás perdido (Lost Procedures)

Perderse no es vergonzoso, es estadística. Pasa por viento inesperado, mapa mal interpretado, GPS fallado, o simplemente fatiga. Lo grave no es perderse — es seguir volando perdido sin admitirlo. Aquí las 5 C's en orden de ejecución:

📡 Falla de Comunicaciones — Diagnóstico ANTES del 7600

Antes de declararte NORDO (sin comunicaciones), agota TODO. El 95% de las "fallas de radio" son problemas operacionales del piloto, no fallas reales del equipo. Diagnóstico rápido en orden:

📻 NORDO Real — Procedimientos en Vuelo y Llegada

Si después del checklist confirmaste falla real:

🔦 Tabla de Señales de Pistola de Luces (Light Gun Signals) — MEMORIZAR

⚖️ Las 3 Preguntas: ¿Es Seguro? ¿Es Legal? ¿Es Económico?

Es el filtro mental que aplicas a cada decisión de vuelo, en orden estricto. Si una pregunta falla, no continúas a la siguiente.

Ejemplo aplicado — Decisión de despegar con clima marginal:

🧠 FORDEC — Modelo de Decisión Bajo Presión

Origen: FORDEC fue desarrollado por Lufthansa en los años 90 como herramienta de toma de decisiones para tripulaciones comerciales. Hoy es estándar en la aviación profesional europea y en muchas escuelas serias del mundo. No lo confundas con FADEC (Full Authority Digital Engine Control), que es el sistema electrónico que controla motores turbofan modernos — son cosas distintas que solo se parecen en el sonido.

Los 6 pasos del modelo FORDEC:

Ejemplo aplicado — Detectas baja presión de aceite a 15 NM de Mérida:

💡 La gran lección — Ser piloto racional vs piloto técnico

Un piloto técnico sabe los procedimientos del manual. Un piloto racional entiende por qué existen. Cuando se rompe el manual (porque la realidad nunca encaja perfecto), el técnico se queda paralizado — el racional improvisa con criterio. Las herramientas de esta sección — equipo, 5 C's, troubleshooting de comm, light guns, "seguro/legal/económico", FADEC — no son checklists para memorizar. Son marcos mentales para pensar más claro bajo presión. La diferencia entre un piloto que vive 50 años en aviación y uno que tiene un mal día se reduce a esto: ¿tienes los modelos mentales correctos cargados antes de que el problema aparezca? Memorízalos hasta que sean instintivos. Cuando el motor cambie de tono o ATC deje de contestar, no quieres estar leyendo apuntes — quieres estar ejecutando.

📡 Análisis Meteorológico Aplicado

Las 4 fuentes mínimas: METAR (clima actual) + TAF (pronóstico 24h) + Winds Aloft (vientos en altura) + SIGMET/AIRMET (peligros). Sin estas 4, no salgas.

🧮 Cálculos de Performance Reales

Concepto: Peso y balance, density altitude, distancia de despegue/aterrizaje son CÁLCULOS, no estimaciones. La intuición no calcula.

🔍 Walkaround — Diagnóstico, No Ritual

Cada item del walkaround corresponde a un sistema crítico. Tocar, mover, oler, agacharse. No es ritual visual.

💨 Control con Viento Cruzado en Tierra

Regla universal: "Stick into the wind, dive away from the wind". La posición de los controles depende de la dirección del viento Y de tu movimiento.

En el Virus: envergadura 10.70m + ala alta = mucha superficie expuesta al viento lateral. >15 kts crosswind en taxi puede levantar el ala si los controles no están en posición correcta.

📏 Velocidades V — Cuándo Usar Cada Una

Cada velocidad V tiene un trigger operacional específico. Memorizar números sin saber CUÁNDO usar cada uno = inútil.

🌀 Efectos Aerodinámicos en Despegue

SUMA en el Virus: los 4 primeros efectos empujan a la izquierda durante despegue. Tu pie derecho compensa.

🚨 Emergencias en Despegue — La Regla de los 500 ft

El Virus no tiene V1 (eso es comercial multimotor). Pero tiene un punto de decisión de altura: 500 ft AGL.

⚙️ Ajustes de Potencia, RPM y Mezcla

Concepto Virus: Los Bing 64 de depresión constante NO tienen palanca de mezcla. La mezcla se ajusta automáticamente por densidad. Pero potencia y RPM SÍ las controlas.

Lección clave: en motor naturalmente aspirado, a más altitud menos potencia disponible. A 10,000 ft con throttle full ya no llegas a MCP.

👁️ Scan de Instrumentos en Glass Cockpit

El "T-scan" tradicional (AI → ASI → AI → ALT → AI → HSI) es para instrumentos analógicos. En G3X el scan es diferente.

Scan G3X recomendado:

Errores de instrumentos a recordar: el ASI tiene error de posición (varía por AOA). El altímetro tiene error de presión. El AHRS puede tener leve drift. El cross-check es lo que detecta inconsistencias.

🗺️ Navegación: Pilotaje, Estima, VOR, GPS

3 herramientas, 3 niveles de redundancia:

📻 Comunicaciones ATC — Fraseología Estándar

Estructura universal de llamada (orden):

Términos clave: "Roger" = recibido (no "yes"). "Wilco" = recibido y cumpliré. "Affirm" = sí. "Negative" = no. "Standby" = espera. Read back obligatorio: pista, altitud, frecuencia, squawk.

⚡ Gestión de Energía

Concepto: Energía total = energía cinética (velocidad) + energía potencial (altitud). El piloto las intercambia constantemente.

📉 Stalls — Power-On, Power-Off, Acelerada

Concepto crítico: Stall = exceder AOA crítico. La velocidad NO causa stall — el AOA sí. Puedes hacer stall a cualquier velocidad si la AOA llega al crítico.

🔄 Steep Turns — Factor de Carga y Stall Speed

Física: En 45° bank, factor de carga = 1.41G. En 60° bank = 2.0G. Stall speed sube proporcional a √(load factor).

Sensación corporal: 60° bank = 2G = sientes el doble de tu peso, te aplastas contra el asiento, mejillas caen. Las G son reales.

⚖️ Coordinación, Slip y Skid

Concepto: La bola del slip indicator es tu conciencia.

🐌 Vuelo Lento — La Maniobra que Enseña Aproximación

Concepto: Volar cerca de stall (5-10 KIAS arriba) con AOA alto. Te enseña a sentir el avión cerca del límite.

📐 Planificación del Descenso — Regla del 3

Concepto: Por cada 1,000 ft que necesitas descender, requieres ~3 NM de distancia horizontal (a 500 fpm con velocidad de crucero típica).

✈️ Patrón de Tráfico — Velocidades, Alturas, Configuraciones

Cada tramo del patrón tiene su configuración específica. No es libre.

🎯 Aproximación Estabilizada — Los 5 Criterios

A 500 ft AGL en final, debes cumplir los 5 criterios. Si no los cumples → GO-AROUND. No "lo arreglo ahí".

💨 Crosswind Landing — Crab vs Wing-Low

Recomendación pedagógica: en aviones ligeros con tren angosto como el Virus, dominar wing-low PRIMERO. El crab es más natural para aviones grandes; wing-low es esencial para aviones pequeños.

🧠 ADM en Tiempo Real — PAVE, IMSAFE, DECIDE

PAVE (pre-vuelo):

IMSAFE (auto-evaluación piloto):

DECIDE (en vuelo, alternativa a FORDEC para casos rápidos):

⚙️ Falla de Motor en Crucero — Secuencia ABCDE

🔥 Fuego — Cabina, Motor, Ala

☁️ IMC Inadvertido — La Trampa del Piloto VFR

Entras a una nube por accidente (mala visibilidad, niebla súbita, error de planificación). Tienes ~178 segundos antes de perder control si no eres IFR-rated.

⚡ Fallas Parciales de Sistemas

🎯 Aviar, Navegar, Comunicar (ANC)

Concepto: Prioridad absoluta en orden estricto. Si ATC te llama mientras estás en problema con el avión: ignora, vuela primero, después comunica.

Caso real: Vuelo Eastern Air Lines 401 (1972) — toda la tripulación se distrajo arreglando una luz de tren mientras el AP se desconectó. Se estrellaron en los Everglades. 101 muertos. Lección: nadie estaba volando el avión.

👁️ Ilusiones Visuales en Aproximación

Defensa: Confía en el VASI/PAPI. Confía en tu altímetro. Confía en tu velocidad. NO confíes solamente en tu vista.

🌀 Ilusiones Vestibulares

🫁 Hipoxia, Hiperventilación, Fatiga

👤 SRM — Single-Resource Management

Concepto: En vuelo monopiloto, TÚ eres todo el equipo: piloto, copiloto, dispatcher, observador, comunicaciones. Tienes que automanejar tu carga cognitiva.

📝 Qué Anotar en el Logbook

El logbook es legal Y también es tu memoria de aprendizaje. Anota más que solo horas.

📒 Personal Log — El Cuaderno del Piloto Serio

Aparte del logbook oficial, lleva un cuaderno personal donde anotas después de cada vuelo:

🎯 Transformar Errores en Aprendizaje

Concepto: Cada error es data, no fracaso. La diferencia entre piloto novato y experimentado: el experimentado aprendió de cientos de errores que el novato aún no ha cometido.

🎓 LECCIÓN MAESTRA DE LAS 8 CARDS

Lo que separa al piloto técnico del piloto verdadero NO es saber procedimientos. Es entender el "por qué" detrás de cada acción. Cuando entiendes el porqué, puedes adaptar el procedimiento a la realidad — porque la realidad rara vez es exactamente como el manual la describe. El piloto que solo memoriza está bien hasta el día que la situación se sale del libro. El piloto que entiende sigue volando con criterio. Estas 8 cards no son checklists para memorizar — son marcos mentales para pensar como piloto. Léelas antes de cada vuelo. Aplícalas durante. Repásalas después. Con el tiempo se vuelven instinto. Y ese instinto, eventualmente, te salvará la vida.

❶ FALLO ANTES DE ROTACIÓN (< 45 KIAS)

Callout: "¡STOP!" → Throttle IDLE → Frenos MAX → Usar pista remanente

💡 ¿POR QUÉ? Debajo de 45 KIAS el avión NO tiene suficiente sustentación para volar. No has rotado, estás en tierra. Tu ÚNICA opción es decelerar y detenerte. Gritar "STOP" alerta a tu copiloto/instructor y programa tu cerebro para ABORTAR — evita la tentación instintiva de "intentar despegar de todas formas". A esta velocidad, incluso si la pista se acaba, es mejor salir rodando por el pasto que intentar despegar sin motor. La energía cinética es baja y la frenada es efectiva.

❷ FALLO DESPUÉS DE ROTACIÓN — CON PISTA REMANENTE

Acción: Bajar nariz → Aterrizar en pista remanente

💡 ¿POR QUÉ? Ya rotaste pero todavía ves pista adelante. Tu instinto te grita "sube, sube" — pero sin motor, si subes la nariz pierdes velocidad y entras en stall a pocos pies del suelo. MORTAL. Empujar la nariz hacia abajo es contra-intuitivo pero te salva la vida: mantienes velocidad, mantienes control, y la pista está justo debajo de ti. Es mejor un aterrizaje firme en pista que un stall a 50 ft. La clave es actuar EN LOS PRIMEROS 3 SEGUNDOS — después de eso, pierdes opciones rápidamente.

❸ FALLO DESPUÉS DE ROTACIÓN — SIN PISTA, DEBAJO DE 300 ft AGL

Acción: Buscar campo ±30° izquierda/derecha → Aterrizaje de emergencia
Si NO hay campo → BPRS (mín 300 ft AGL)

💡 ¿POR QUÉ ±30°? A menos de 300 ft no tienes altitud para un viraje completo de regreso (el famoso "impossible turn" mata pilotos). Girar 180° a tan baja altitud causa stall en viraje, pérdida de altitud y impacto. El cono de ±30° es tu zona segura — solo cambios de heading pequeños que no comprometen tu energía. Si hay un campo plano dentro de ese cono: ponle la nariz y aterriza. Si NO hay campo: el BPRS es tu última línea de defensa. 300 ft AGL es el mínimo IFLY para activación — el paracaídas necesita esa altitud mínima para desplegarse completamente antes del impacto.

⚠️ NUNCA intentar regresar a la pista debajo de 300 ft. Los accidentes por "impossible turn" son la causa #1 de fatalidades en engine failure post-despegue.

❹ FALLO DESPUÉS DE ROTACIÓN — SIN PISTA, ARRIBA DE 500 ft AGL

Acción: Virar hacia la estación (hacia donde viene el viento) → Aterrizar con viento de frente

💡 ¿POR QUÉ VIRAR HACIA EL VIENTO? Arriba de 500 ft ya tienes suficiente altitud para un viraje controlado de regreso. ¿Pero hacia dónde giras? SIEMPRE hacia donde viene el viento. ¿Por qué? Porque al girar 180° hacia el viento, tu componente de viento de frente REDUCE tu ground speed durante el approach — necesitas menos pista, frenas más rápido, tienes más control. Si giras en la dirección opuesta (con viento de cola), llegas a la pista con ground speed altísimo y puedes no detenerte. Piénsalo como aterrizar cuesta arriba vs cuesta abajo.

📌 Zona gris 300-500 ft: Entre 300 y 500 ft es una zona de decisión. Si estás a 350 ft, puede que NO tengas altitud suficiente para completar el viraje pero SÍ para BPRS. Evalúa rápido: ¿hay campo? → campo. ¿No hay campo y > 300 ft? → BPRS. ¿Cerca de 500 ft y ves la pista? → intenta el viraje con precaución extrema.

❺ CRM — Best Glide: 70 KIAS

Velocidad de mejor planeo: 70 KIAS — L/D 15:1

💡 ¿POR QUÉ 70 KIAS? Es la velocidad donde el Virus planea la mayor distancia horizontal por cada pie de altitud perdido (ratio 15:1 = por cada 1,000 ft de altitud pierdes, avanzas 15,000 ft ≈ 2.5 NM). Más rápido = más drag = menos distancia. Más lento = te acercas al stall = menos distancia y menos control. 70 KIAS es el punto óptimo. En cualquier emergencia sin motor, lo primero es NOSE DOWN a 70 KIAS. Es tu velocidad de supervivencia. El CRM (Crew Resource Management) te recuerda que ambos tripulantes deben saber este número.

❻ REGLA DE AVIACIÓN: AVIATE — NAVIGATE — COMMUNICATE

Primero VUELA → Después NAVEGA → Al final COMUNICA

💡 ¿POR QUÉ EN ESE ORDEN? Es la priorización universal de emergencias en aviación. AVIATE: Mantén el avión volando — velocidad, actitud, control. Si pierdes el control del avión, nada más importa. NAVIGATE: ¿Hacia dónde vas? Campo, pista, aeropuerto alterno. Toma la decisión de DÓNDE ir. COMMUNICATE: Avisa — squawk 7700, MAYDAY 121.5, informa tu posición. Pero SOLO después de tener control y dirección. Muchos pilotos mueren intentando comunicar mientras el avión se descontrola. El radio no te salva — volar bien sí.
